Regulator napięcia 1-12V.

[Krzyzan5]

Witam.

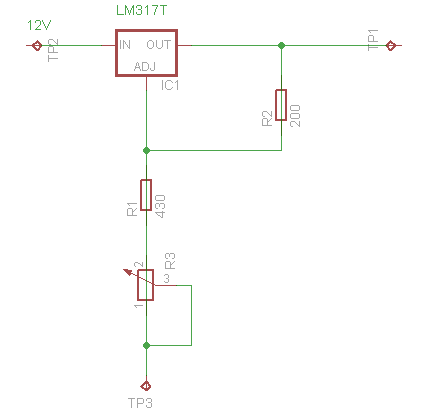

Potrzebuję pomocy, a mianowicie przygotowałem schemat i chcę regulować napięcie 12V podane z zasilacza ATX w granicach 1 do 12 V.
Potencjometr 1 kOhm.


(3.42 KiB) Nie pobierany

Czy to zadziała tak jak powinno?

[rallus]

Niestety nie zadziała tak jak byś sobie tego życzył.
Przy takich wartościach elementów zakres regulacji wynosi od około 3,9V do około 10,18V.
I to pod warunkiem, że napięcie wejściowe będzie większe od wyjściowego o co najmniej 3V.
W podstawowej aplikacji układu nie zejdziesz z napięciem wyjściowym poniżej napięcia odniesienia to jest około 1,25V.

[Krzyzan5]

Ehhh :/ Tego się obawiałem :/
Więc jak mógłbym regulować w pełni?

[rallus]

Aby zwiększyć zakres regulacji musisz zmienić wartość potencjometru R3 a rezystor R1 zlikwidować.
Eliminując rezystor R1 zejdziesz z napięciem wyjściowym do minimum czuli około 1,25V.
Aby podnieść zakres regulacji do góry musisz zwiększyć wartość potencjometru R3.
Ale i tak przy napięciu zasilającym równym 12V nie osiągniesz całego zakresu regulacji od góry.
Każdy stabilizator do prawidłowego działania potrzebuje napięcia wejściowego wyższego niż wyjściowe.
